Progettazione e produzione di nuovi cablaggi di veicoli energetici

numero Sfoglia:0     Autore:Editor del sito     Pubblica Time: 2022-02-08      Origine:motorizzato

Con la crescente popolarità del mercato automobilistico, sono in aumento i requisiti delle persone per la sicurezza automobilistica, il comfort, l'economia e le emissioni. L'applicazione diNuovi cablaggi di veicoli energeticista diventando sempre più diffuso. E la progettazione dei sistemi di cablaggio automobilistico sta diventando più importante e più rigoroso.


Ecco il contenuto:

Organizzare in anticipo

Ambiente di layout

Design del diagramma bidimensionale


Organizzare in anticipo

Nella fase concettuale di progettazione e progettazione strutturale dell'intero veicolo, dovremmo integrare la consapevolezza della disposizione generale del cablaggio e fare una buona pre-pianificazione. La batteria, la scatola dei fusibili e i componenti di controllo centrale dovrebbero preferibilmente essere disposti centralmente, che non solo possono risparmiare il costo del cablaggio principale, ridurre la qualità complessiva dell'intero veicolo, migliorare l'estetica della disposizione del cablaggio, ma può anche ridurre notevolmente il tasso di rischio di auto antincendio. Secondo la funzione e le caratteristiche di tutta la macchina per ottenere la modularità del sistema di cablaggio, facile da smontarsi e installare, facile da riparare, risparmiare tempo di manutenzione del veicolo e riparazione.

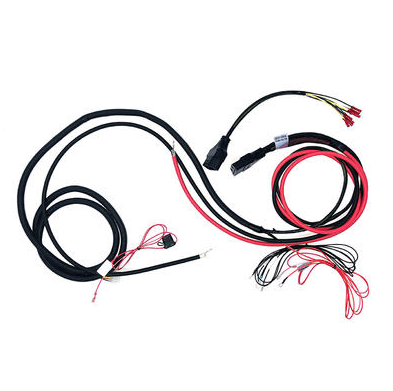

Nuovi cablaggi di veicoli energetici

Ambiente di layout

Il nuovo cablaggio del veicolo energetico deve essere disposto per evitare bordi affilati, alte temperatura, circuito di petrolio, tubo d'acqua, area delle parti in movimento per garantire l'affidabilità della disposizione. Se non puoi evitarlo, devi adottare misure protettive appropriate. Il cablaggio della porta dovrebbe concentrarsi sulla considerazione di foro, sigillatura, fattori di montaggio, ecc. Per quanto possibile, la disposizione nel lato secco della porta per impedire l'impatto della perdita d'acqua sul cablaggio; Con alcuni scatti per riparare il maggior numero possibile di imbracature per ridurre la complessità dell'apertura e dell'assemblaggio nel corpo.


Design del diagramma bidimensionale

I componenti del cablaggio sono selezionati dai parametri dei dati dei file di controllo dell'interfaccia di sensori automobilistici, attuatori, componenti di controllo centrale, ecc. E lo schema del circuito automobilistico, e quindi combinati con lo schema di cablaggio tridimensionale per completare il bidimensionale per completare il bidimensionale Diagramma di cablaggio. Il diagramma del cablaggio 2D è principalmente orientato al debug e alla manutenzione e dovrebbe contenere in dettaglio: il metodo di fissaggio, la posizione di fissaggio, il metodo di avvolgimento del cablaggio; misure di protezione speciale locale; Plug Connector Model e produttore; Numero parte di cablaggio, versione di cablaggio; il tipo, il diametro del filo, il colore di ciascun filo del circuito, la posizione dell'estremità di avvio e finale del circuito; Requisiti tecnici del cablaggio, ecc. Dovrebbe essere assicurato che le imbracature abbiano un margine sufficiente per evitare di sottoporre il cablaggio alla tensione o alla tensione. Dato che il nuovo cablaggio del veicolo energetico è una parte deformata dei componenti automobilistici, la sua lunghezza effettiva e la posizione del ramo dovrebbero essere verificate dalla misurazione effettiva del veicolo.


Lo sviluppo di cablaggi automobilistici intelligenti e leggeri ha portato sfide senza precedenti. Dai diagrammi schematici elettrici ai diagrammi di cablaggio bidimensionale, dal concetto di progettazione al completamento del nuovo design del cablaggio del veicolo energetico, sono giustificati. La selezione e la corrispondenza dei componenti legati al cablaggio dovrebbero essere rigorosamente calcolati e calibrati, un buon design del sistema di cablaggio, in modo che il fallimento del cablaggio non diventa più il colpevole del fallimento automobilistico.
